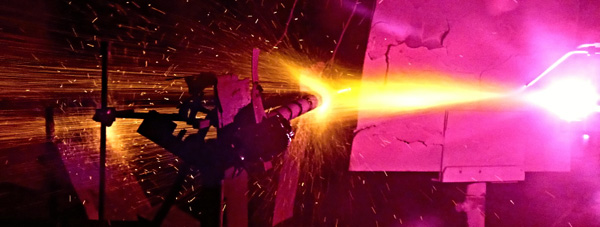

Plazmový hořák pro žárové nástřiky
Mnohaletá úspěšná spolupráce společnosti ProjectSoft HK a.s. s Ústavem fyziky plazmatu AV ČR, v.v.i. (ÚFP) vedla k vývoji pokročilého hybridního plazmatického systému WSP®-H 500 určeného zejména pro výrobu nástřiků a plazmové úpravy materiálů.
Hybridní plazmový hořák WSP®-H 500 kombinuje výhody stabilizace plazmatu pomocí vodního víru a proudu plynu, díky čemuž má následující unikátní vlastnosti:
Extrémně vysoký tepelný obsah (entalpie) plazmatu
Velmi nízká spotřeba argonu v porovnání s konkurenčními systémy (další plyny nejsou nutné)
Plazma se tvoří z vodní páry – stačí pouze 3 litry vody na hodinu provozu
Vysoký výkon umožňující deponovat více než 30 kg prášku za hodinu
Společnost ProjectSoft HK a.s. je zaměřena na dodávky automatizovaných technologických celků a je autorem systému chlazení a řídícího systému pro hybridní plazmový hořák. ÚFP je veřejnou výzkumnou institucí, která se více jak třicet let zabývá výzkumem termického plazmatu s extrémními hodnotami teploty a vývojem systémů pro žárové/plazmové nástřiky. Spojené know-how přináší značný užitek především našim zákazníkům, protože nejsme jen prodejci, ale jsme především spolutvůrci systému!
Dosud realizované systémy slouží jak v laboratořích výzkumných institucí, tak v průmyslu. Poslední instalace byla zprovozněna v roce 2022 v Japonsku a je určena pro velkoobjemové nástřiky keramických destiček v elektrotechnickém průmyslu.
Porovnání plynového versus hybridního plazmového hořáku WSP®-H 500
| PARAMETRY | GAS PLASMA SPRAY SYSTEMS | HYBRID WSP®-H 500 SYSTEM |
|---|---|---|
| Výkon | obvykle méně než 100 kW | variabilní 100 - 160 kW |
| Průtok prášku | až do 12 kg / hodinu | více než 30 kg / hodinu |
| Použité médium plazmy | vodík + argon (ev. dusík) | voda + argon< (ev. helium) |
Technická specifikace
Výkon regulovatelnýv rozsahu 100 až 160 kW
Konstantní hoření až 12 hodin na jedno zapálení
Obloukový proud: 300 - 550 A
Obloukové napětí: 270 - 320 V
Plazmotvorné médium: Voda + Argon
Provozní spotřeba: - Argon od 12 l/min - demi voda 3 l/h
Teplota plazmatu: až 25 000 K
Základní provozní sestava zahrnuje:
Plazmový hořák - model: WSP®-H 500
DC usměrněný zdroj + tlumivka
Vodní systém
Řídicí systém s operátorským rozhraním
Potrubí, hadice, kabely
Zkušební test (Ústav fyziky plazmatu AV ČR, Praha, Česká republika)
Instalaci a podporu u zákazníka
Typické aplikace
Plazmové nástřiky povrchů chránící proti abrazi, vysokým teplotám nebo působení vnějšího prostředí
Nástřiky obtížně tavitelných keramických a kovových materiálů (např. Al2O3, ZrSiO4, YSZ či W)
Výroba samonosných keramických prvků a tvarovek
Funkčně gradované materiály
Sferoidizace prášků
Příprava nástřiků ze suspenzí a roztoků
Aplikační možnosti
Tiskárny - tiskařské válce | rastrové válce
Papírenský průmysl - kalendářové role | oběžná kola, pláště a namáhané válce | sušičky
Petrochemický průmysl - hřídele čerpadel, oběžná kola, pláště | mechanická těsnění
Letecký průmysl - motorové součástky | spalovací vložky | turbínové skříně | tepelné bariéry
Ropný průmysl - písty čerpadel | kompresorové tyče | součásti čerpadel bahna
Textilní průmysl - žehlicí válce | vodítka nití | topné desky
Metalurgický průmysl - ocelové válce, elektrody | válce výhně | grafitové elektrody
Vysokoteplotní ochrana – díly pecí | teplotní čidla
Sklářský průmysl – ochrana plunžrových pístů, míchadel atd.
Sferoidizace prášků - pro výrobu práškových materiálů
- Properties of Hybrid Water/Gas DC Arc Plasma Torch
- Thermal Plasma Generators with Water Stabilized Arc
Další články:
- Feasibility of suspension spraying of yttria-stabilized zirconia with water-stabilized plasma torch
- Fabrication of Bulk Nanocrystalline Ceramic Materials
- Titanium Dioxide Coatings Sprayed by a Water-Stabilized Plasma Gun (WSP) with Argon and Nitrogen as the Powder Feeding Gas: Differences in Structural, Mechanical and Photocatalytic Behavior
- Alumina-base plasma-sprayed materials part I: Phase stability of alumina and alumina-chromia
Podrobnější technické informace a příklady použití naleznete na stránkách www.wsp-h.com
